Аудиоэтикетка+

артикул 200-002

Описание

Аудиоэтикетка с выбором контента: наушник на магнитной базе и три кнопки с подсветкой. Кнопки выбирают трек — например язык экскурсии, — подсветка показывает текущий выбор; снятие наушника запускает выбранный трек, установка на базу — останавливает. Контент на карте памяти, сеть не нужна.

Состав устройства

Слот	Аппаратный модуль	Программный модуль
0	soundMono — динамик 100-001 в наушнике	mp3Player
1	SD_card — карта памяти с треками	—
2	button_smartLed — вход Bt: геркон магнитной базы 100-004	button_smartLed
3	button_led — кнопка с подсветкой 300-001, трек 0	button_led
4	button_led — кнопка с подсветкой 300-001, трек 1	button_led
5	button_led — кнопка с подсветкой 300-001, трек 2	button_led
6	— (виртуальный)	startup — начальное состояние

Питание — блок питания 12 В MW RS-25-12 (артикул 201-007) на разъём Power.

Схема подключения

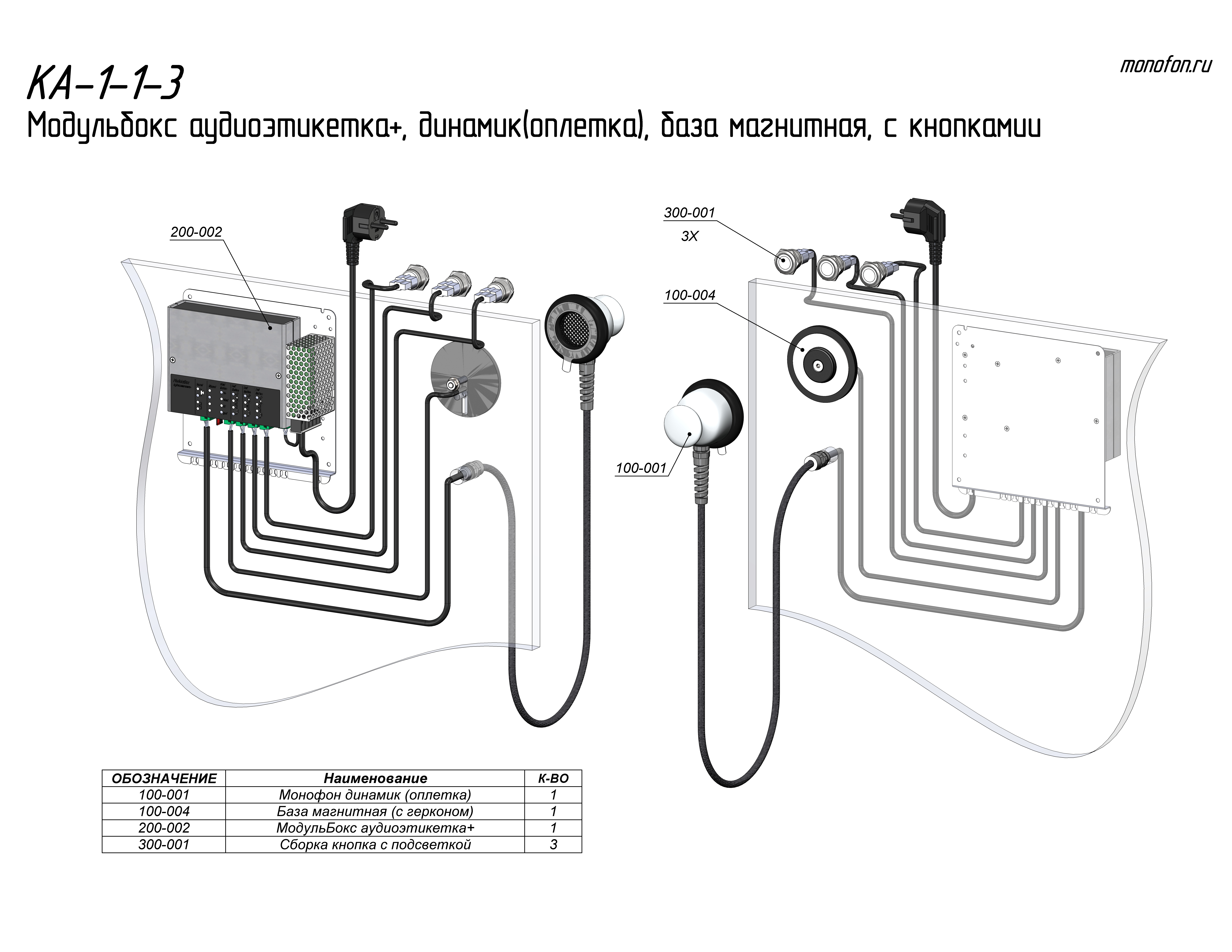

Геркон базы — сухой контакт между Bt и gnd модуля button_smartLed (лента подсветки не подключается). Каждая кнопка 300-001 — четырьмя проводами: светодиод на led+/gnd, контакт на bt/gnd.

Типовой конфиг

[SYSTEM]
deviceName = audiostickPlus

[SLOT_0]
mode = mp3Player
options = volume:90

[SLOT_1]
mode = SD_card

[SLOT_2]
mode = button_smartLed
;геркон замкнут, пока наушник на базе: снятие даёт press = 1
options = buttonInverse
;снятие наушника - играть текущий трек, установка обратно - стоп
crosslink = button_2/event/press:1->player_0/action/play:#, button_2/event/press:0->player_0/action/stop:1

[SLOT_3]
mode = button_led
;выбрать трек 0: своя подсветка включается, остальные гаснут
crosslink = button_3/event/press:1->led_3/action/enable:1, button_3/event/press:1->led_4/action/enable:0, button_3/event/press:1->led_5/action/enable:0, button_3/event/press:1->player_0/action/shift:0

[SLOT_4]
mode = button_led
;выбрать трек 1
crosslink = button_4/event/press:1->led_4/action/enable:1, button_4/event/press:1->led_3/action/enable:0, button_4/event/press:1->led_5/action/enable:0, button_4/event/press:1->player_0/action/shift:1

[SLOT_5]
mode = button_led
;выбрать трек 2
crosslink = button_5/event/press:1->led_5/action/enable:1, button_5/event/press:1->led_3/action/enable:0, button_5/event/press:1->led_4/action/enable:0, button_5/event/press:1->player_0/action/shift:2

;виртуальный слот: начальное состояние при включении
[SLOT_6]
mode = startup
;при старте выбран трек 0 и горит первая кнопка
crosslink = startup_6/event/started:1->led_3/action/enable:1, startup_6/event/started:1->player_0/action/shift:0

• Сетевые интерфейсы не используются — группы [LAN], [UDP], [OSC], [MQTT] в конфиге отсутствуют, см. структуру конфигурационного файла.
• Громкость — опция volume в [SLOT_0].
• [SLOT_2]: геркон замкнут, пока наушник на базе, поэтому buttonInverse; press = 1 играет текущий трек (#, см. специальные символы), press = 0 останавливает.
• [SLOT_3]–[SLOT_5]: нажатие кнопки переводит указатель проигрывателя командой shift на трек 0 / 1 / 2 без запуска воспроизведения, включает свою подсветку и гасит две другие.
• [SLOT_6]: startup при включении выставляет исходное состояние — выбран трек 0, горит первая кнопка.

Подробнее — внутренние связи (crossLink).

Архив

Описание устройства для прошивок до перехода на конституцию — Аудиоэтикетка+ (архив).
