Аудиоэтикетка

артикул 200-001

Описание

Устройство для музейных и выставочных экспозиций: наушник лежит на магнитной базе; когда посетитель снимает его, начинает играть аудиотрек, когда кладёт обратно — воспроизведение останавливается. Контент — файл на карте памяти, питание — от USB-адаптера, сеть не нужна.

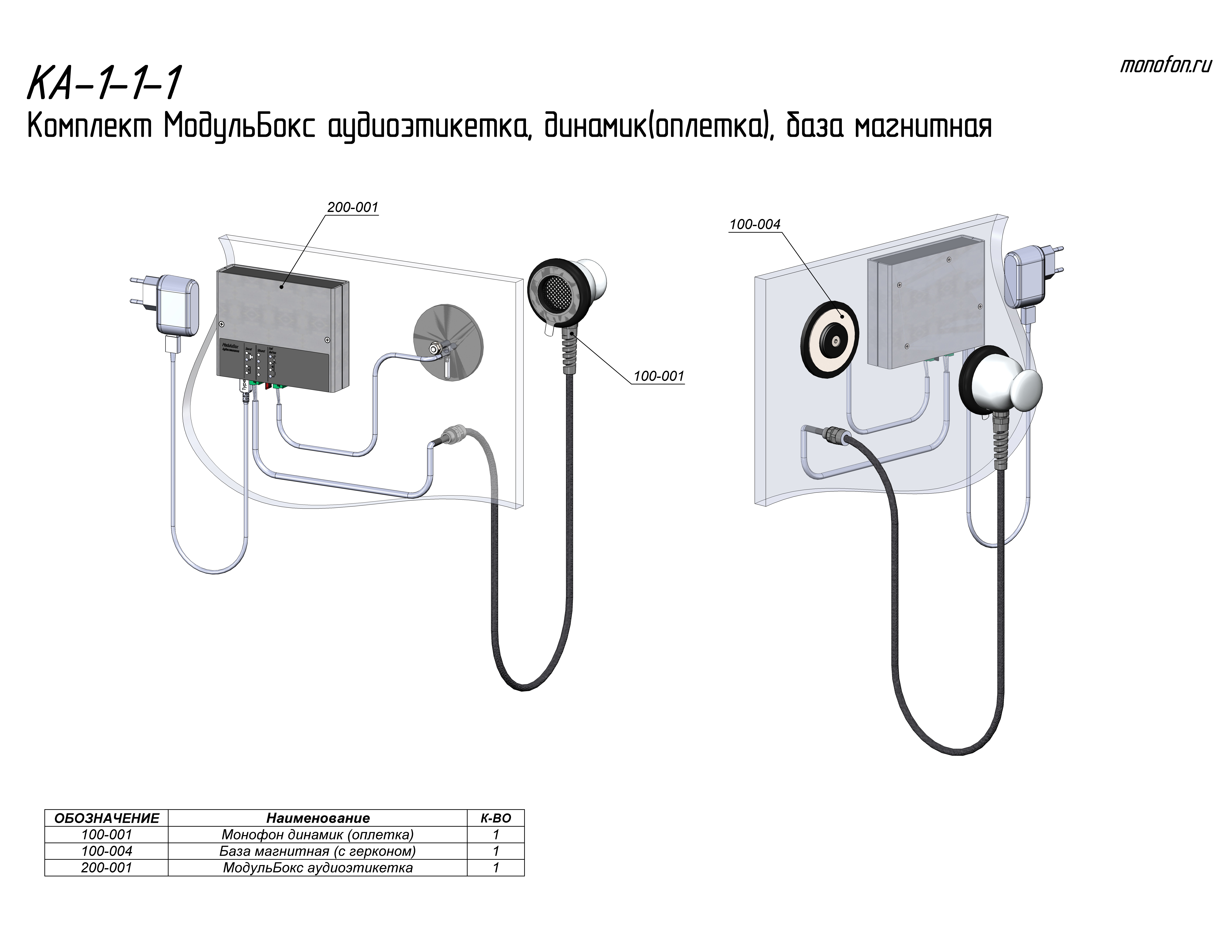

Состав устройства

Слот	Аппаратный модуль	Программный модуль
0	soundMono — моно-усилитель, динамик 100-001 в наушнике	mp3Player
1	SD_card — карта памяти с треком	—
2	button_led — вход bt: геркон магнитной базы 100-004	button_led

Питание — USB-адаптер 5 В (MW SGA12E05, артикул 000-004) в разъём USB контроллера.

Схема подключения

Динамик наушника — на spk+/spk- модуля soundMono. Геркон базы — сухой контакт между bt и gnd модуля button_led; подсветка не используется.

Типовой конфиг

[SYSTEM]
deviceName = audiostick

[SLOT_0]
mode = mp3Player
options = volume:75
;по окончании трека проиграть его снова
crosslink = player_0/event/endOfTrack:#->player_0/action/play:#

[SLOT_1]
mode = SD_card

[SLOT_2]
mode = button_led
;геркон замкнут, пока наушник на базе: инвертируем, чтобы снятие давало 1
options = buttonInverse
;снятие наушника - трек 0, установка обратно - стоп
crosslink = button_2/event/press:1->player_0/action/play:0, button_2/event/press:0->player_0/action/stop:1

• Сетевые интерфейсы не используются, поэтому группы [LAN], [UDP], [OSC], [MQTT] в конфиге отсутствуют — подробнее в структуре конфигурационного файла.
• Громкость — опция volume в [SLOT_0].
• Геркон базы замкнут, пока наушник лежит; buttonInverse в [SLOT_2] переворачивает сигнал, и снятие наушника даёт press = 1.
• crossLink в [SLOT_0] зацикливает трек: по endOfTrack он запускается снова (# — текущий трек).
• crossLink в [SLOT_2]: press = 1 запускает трек 0, press = 0 останавливает воспроизведение.

Подробнее — внутренние связи (crossLink).

Архив

Описание устройства для прошивок до перехода на конституцию — Аудиоэтикетка (архив).
