артикул: 201-040
Описание
Модуль с одним цифровым входом и одним силовым выходом в одном слоте — для пар «датчик + исполнительное устройство»: датчик и соленоид, концевик и лампа, кнопка и подсветка.
- Вход
in— как у in_2ch: датчики NPN/PNP, сухие контакты; ток через датчик стабилизирован, вход защищён от статики и перенапряжения. Тип выхода датчика задаётся перемычкой S1 (см. ниже). - Выход
out— двухтактный (push-pull) на драйвере DRV8874: включённый выдаёт Vbus, выключенный замкнут наgnd. Нагрузка подключается междуoutиgnd. Поддерживает ШИМ, защищён самовосстанавливающимся предохранителем 3 А; драйвер имеет встроенную защиту от перегрузки и перегрева и диоды для индуктивных нагрузок.

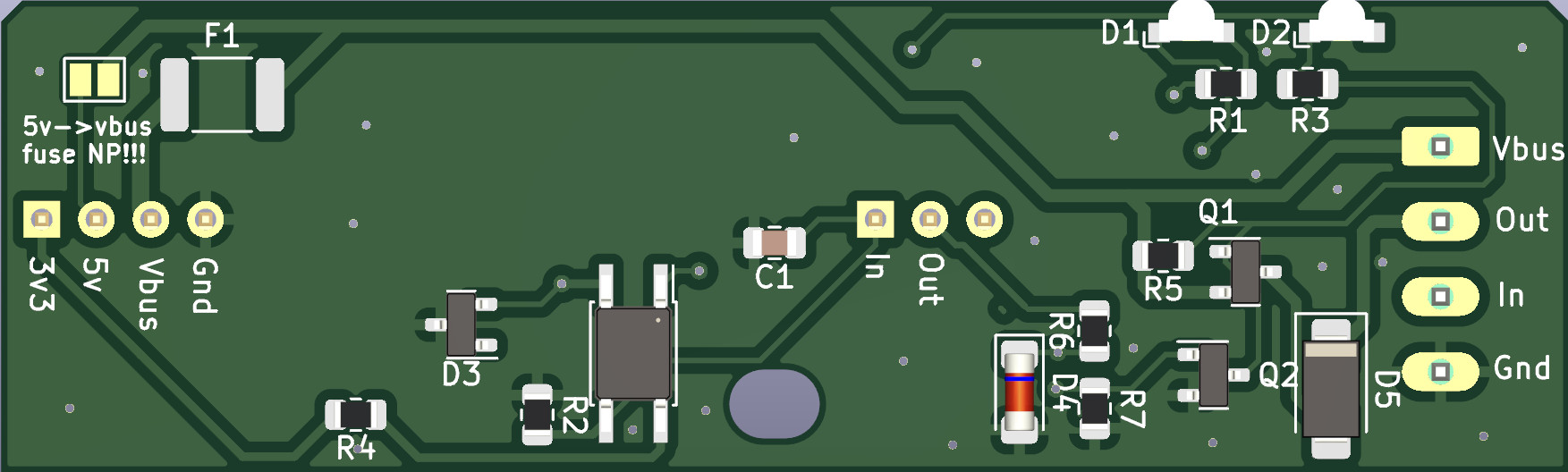

Назначение контактов разъёма (сверху вниз):
| Контакт | Назначение |
|---|---|
Vbus | питание датчика / плюс для нагрузки в инверсном включении |
out | выход |
in | вход |
gnd | общий |
Перемычка OC / OE
Трёхконтактная перемычка S1 задаёт подтяжку входа. По умолчанию не запаяна — большинство датчиков имеют подтяжку на своей стороне и работают без неё.
Перемычка нужна только датчикам без подтяжки и сухим контактам:
| Положение | Когда запаивать |
|---|---|
| OC | датчик NPN (открытый коллектор, замыкает выход на 0V), а также сухой контакт — кнопка, геркон, концевик |
| OE | датчик PNP (открытый эмиттер, замыкает выход на питание) |
Совместимость
Питание
Модуль питается от шины Vbus, диапазон 5–24 В.
Контакт Vbus разъёма подключён к шине напрямую. Ток выхода — не более
3 А. Для датчиков на 5 В при Vbus 12–24 В используйте miniDC-DC.
Схема подключения
Пример: оптический датчик G18 (своя подтяжка, перемычка не запаяна) на
входе и соленоид на выходе — между out и gnd.
Индикация
Светодиод HL1 отображает состояние входа, HL2 — состояние выхода.
