артикул: 201-019
Описание
Модуль трёх силовых MOSFET-ключей для подключения нагрузок постоянного тока от 5 до 24 В по схеме с общим плюсом. Основное применение — светодиодные RGB-ленты, но подходит и для одноцветных лент, ламп, соленоидов, двигателей постоянного тока, вентиляторов.
Каждый канал — N-канальный MOSFET (AO4468) с открытым стоком: нагрузка
включается между общим плюсом V+ и выходом ch_N, канал замыкает её на
землю. Особенности схемы:
- затвор управляется через транзисторный драйвер от внутренних 5 В, поэтому
ключ полностью открыт при любом напряжении на
V+; - параллельно каждому каналу стоит защитный диод Шоттки (SS10U45), который гасит ЭДС самоиндукции — индуктивные нагрузки (соленоиды, реле, двигатели) подключаются без внешнего диода;
- каналы поддерживают ШИМ (pwmLeds работает на частоте 5 кГц).
Назначение контактов выходного разъёма (сверху вниз):
| Контакт | Назначение |
|---|---|
V+ | общий плюс нагрузки |
ch_2 | канал 2 (B для pwmLeds) |
ch_1 | канал 1 (G для pwmLeds) |
ch_0 | канал 0 (R для pwmLeds) |
Совместимость
- pwmLeds
- out_3ch
- out_2ch
- buttonMatrix — строки матрицы кнопок
Питание
Выход V+ по умолчанию подключён к шине Vbus через самовосстанавливающийся предохранитель. Диапазон напряжений 5–24 В, суммарный ток нагрузки — не более 6 А.

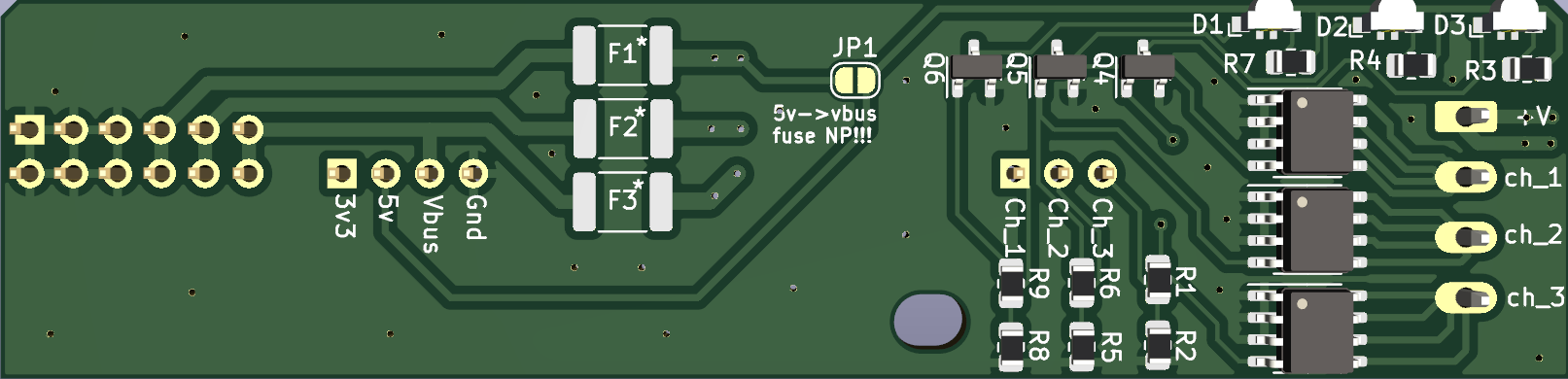

Перемычкой S1 на плате V+ можно переключить на внутренний источник 5 В —
для маломощных 5-вольтовых нагрузок при питании контроллера от 12–24 В.
Внутренний преобразователь 5 В рассчитан на 1 А и питает сам контроллер,
поэтому мощную нагрузку в этом режиме подключать нельзя.
Схема подключения
Каждая нагрузка подключается между V+ и своим каналом. Одноцветные ленты
или отдельные нагрузки на три канала подключаются так же: плюс каждой — на
V+, минус — на ch_0, ch_1, ch_2.
Индикация
Светодиоды HL1, HL2, HL3 светятся, когда включён соответствующий канал
(ch_0, ch_1, ch_2). Индикация питается от V+, поэтому без напряжения на
выходном разъёме светодиоды не работают.
